Решетка-дробилка Gobza РДК-Т-200 IP55 – двухвальный измельчитель для установки на трубопровод, с фланцами DN 200. Ставится в разрыв трубы со стороны всасывания насоса и измельчает тряпки, пластик, древесину и средства гигиены до того, как они попадут в насос. Подходит для компактных КНС, где нет места под канал. Производительность до 200 м³/ч, двигатель 4,0 кВт, степень защиты IP55.
Как работает
Два вала с наборными фрезами и проставками вращаются навстречу друг другу от мотор-редуктора. Мелкие частицы проходят вместе с потоком, крупные захватываются фрезами и измельчаются. Передаточное отношение задает валам разную скорость: фрезы лучше режут волокнистые материалы, в том числе влажные салфетки, и очищаются во время работы. Боковые направляющие подводят мусор к фрезам и не дают ему скапливаться в корпусе.
При заклинивании шкаф управления включает реверс на 10 секунд и снова запускает дробилку. Если за 5 минут четыре попытки не помогли, дробилка останавливается и на шкафу загорается лампа «Авария».
Конструкция
- Корпус: литой, из серого чугуна.
- Валы: шестигранные, из закаленной стали.
- Фрезы и проставки: закаленная сталь с гальванической обработкой, диаметр фрезы 159 мм. Зубчатые кромки режут материал вдоль и поперек и не дают волокнам собираться в длинные полосы.
- Привод: соосно-цилиндрический мотор-редуктор, упругая муфта гасит резкие удары и защищает валы и подшипники.
- Двигатель: трехфазный асинхронный, 400 В, 50 Гц, IP55, класс изоляции F, датчик ТК-24. Исполнение IP55 рассчитано на установку, где двигатель не затапливается. Если есть риск затопления, выбирайте версию IP68.
- Уплотнения: торцевые, в местах выхода валов из корпуса.
- Кабель: 6×1,5 мм², длина 10 м.
- Строп канатный: 2- или 4-ветвевой, входит в комплект. Удерживает дробилку при подъеме и не дает ей раскачиваться и вращаться.
Режим работы и управление
Цикл работы измельчителя 30 минут. Рекомендуемая продолжительность включения 33% (10 минут работы и 20 минут паузы), предельная 67%. Шкаф управления работает в автоматическом и ручном режимах, защищает двигатель от перекоса, обрыва и неправильного чередования фаз, от выхода напряжения за пределы 80-110% номинала и от перегрева. Шкаф подбирается к дробилке, комплектацию уточняйте при заказе.
Где применяется
- очистные сооружения и канализационные насосные станции;
- системы обработки осадка, первичный и вторичный активный ил;
- промышленные сточные воды, в том числе пищевых производств;
- рыбо- и птицеперерабатывающие предприятия;
- животноводческие комплексы.
Место в линейке
Трубопроводные решетки-дробилки РДК-Т в исполнении IP55 – 6 моделей с производительностью от 100 до 700 м³/ч.
- для большего расхода: РДК-Т-250 IP55 – до 300 м³/ч, 4,0 кВт;
- для меньшего расхода: РДК-Т-150 IP55 – до 150 м³/ч, 2,2 кВт;
- та же модель в исполнении IP68: РДК-Т-200 (масса 432 кг).
В разделе Решетки-дробилки есть и канальные РДК для установки в открытый канал.
Документация
- Технический паспорт РДК-Т-200 IP55 (PDF, 2,0 МБ)
- Техническая брошюра РДК (все модели, размеры и масса) (PDF, 7,0 МБ)

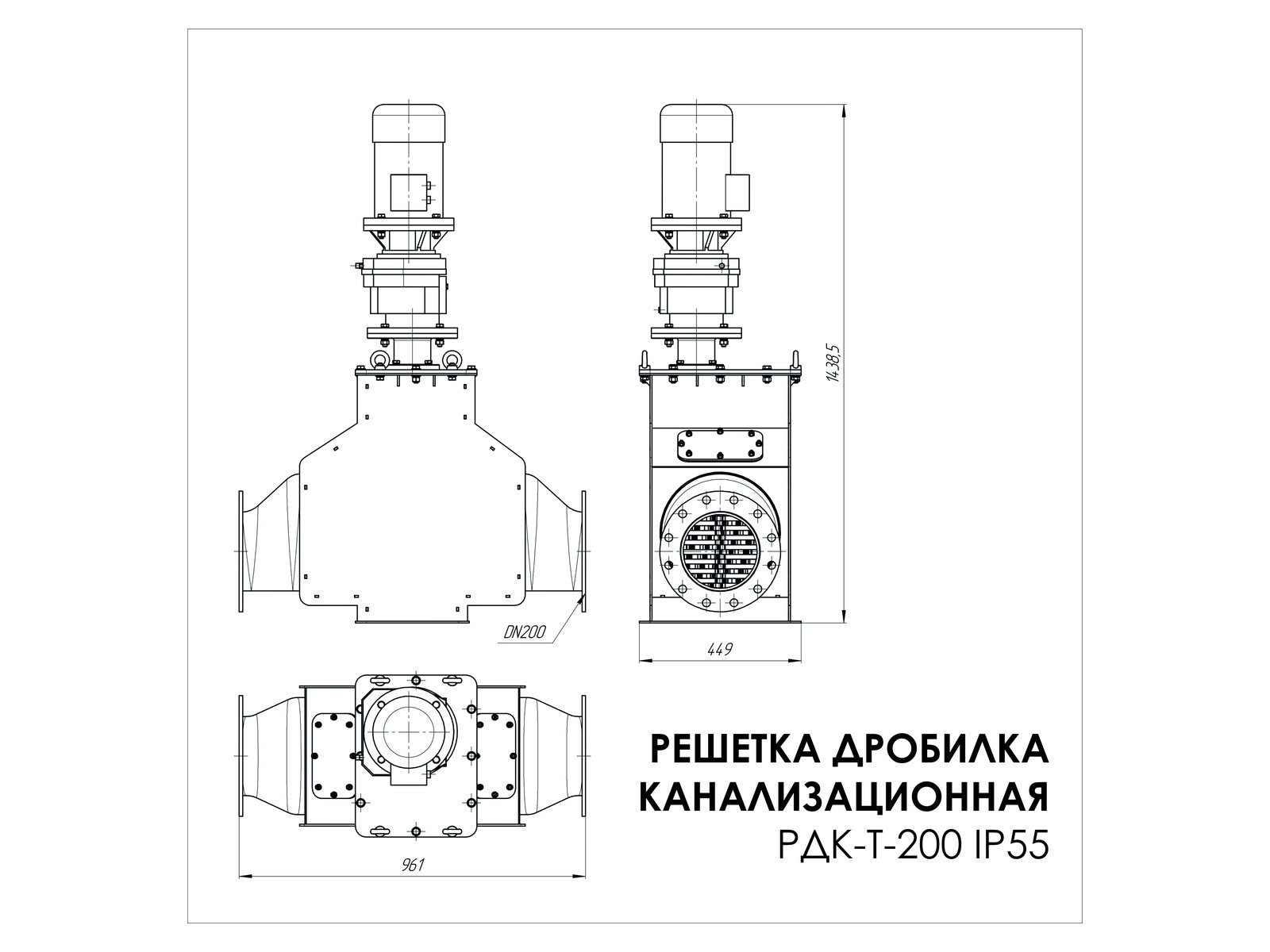

- Габаритный чертеж РДК-Т-200 IP55 (PDF, 0,1 МБ)
- Инструкция по эксплуатации решеток-дробилок РДК (PDF, 1,8 МБ)
- Декларация о соответствии ЕАЭС на решетки-дробилки РДК (PDF, 0,3 МБ)
