RISE-V.65-220.150.13.30.303.B – одноступенчатый погружной насос серии RISE со свободновихревым рабочим колесом и радиальным напорным патрубком DN 65. Перекачивает загрязненные воды с длинноволокнистыми примесями и твердыми частицами. Подача до 49 м³/ч, напор до 20 м, потребляемая мощность 3,0 кВт, 2860 об/мин.
Что перекачивает
- дренажные и поверхностные воды;
- бытовые сточные воды;
- сточные воды коммерческих зданий;
- промышленные сточные воды с содержанием ила.
Допустимая среда: температура от 0 до +40 °C, плотность до 1100 кг/м³, pH 5-9.
Где применяется
- канализационные насосные станции;
- жилые дома и общественные здания;
- заводы и промышленные предприятия;
- станции очистки сточных вод.
Конструкция
- Рабочее колесо: свободновихревое, из чугуна. Колесо создает вихревой поток в корпусе, насос пропускает твердые частицы размером до 60 мм.
- Корпус: водонепроницаемый, из чугуна СЧ20 с защитным покрытием по ISO 8501-1.
- Уплотнение вала: два торцевых уплотнения, не зависящих от направления вращения, с промежуточной камерой, заполненной маслом.
- Подшипники: закрытые подшипники качения с консистентной смазкой на весь срок службы, обслуживания не требуют.
- Двигатель: трехфазный асинхронный, 400 В, 50 Гц, прямой пуск, IP68, класс изоляции F, датчик температуры в обмотке (ТК-24).
- Кабель: 10 м, с защитной втулкой и свободным концом для подключения к шкафу управления.
Монтаж и режим работы
Установка стационарная на автоматической трубной муфте или переносная. Муфта с направляющими позволяет поднять насос для осмотра без демонтажа напорного трубопровода. Режим работы периодический или постоянный, не более 20 пусков в час. Двигатель охлаждается перекачиваемой жидкостью через корпус, рубашки охлаждения нет, поэтому для длительной работы насос должен быть погружен.
Поднимать и опускать насос можно только за цепь или трос на монтажной проушине, за кабель нельзя.

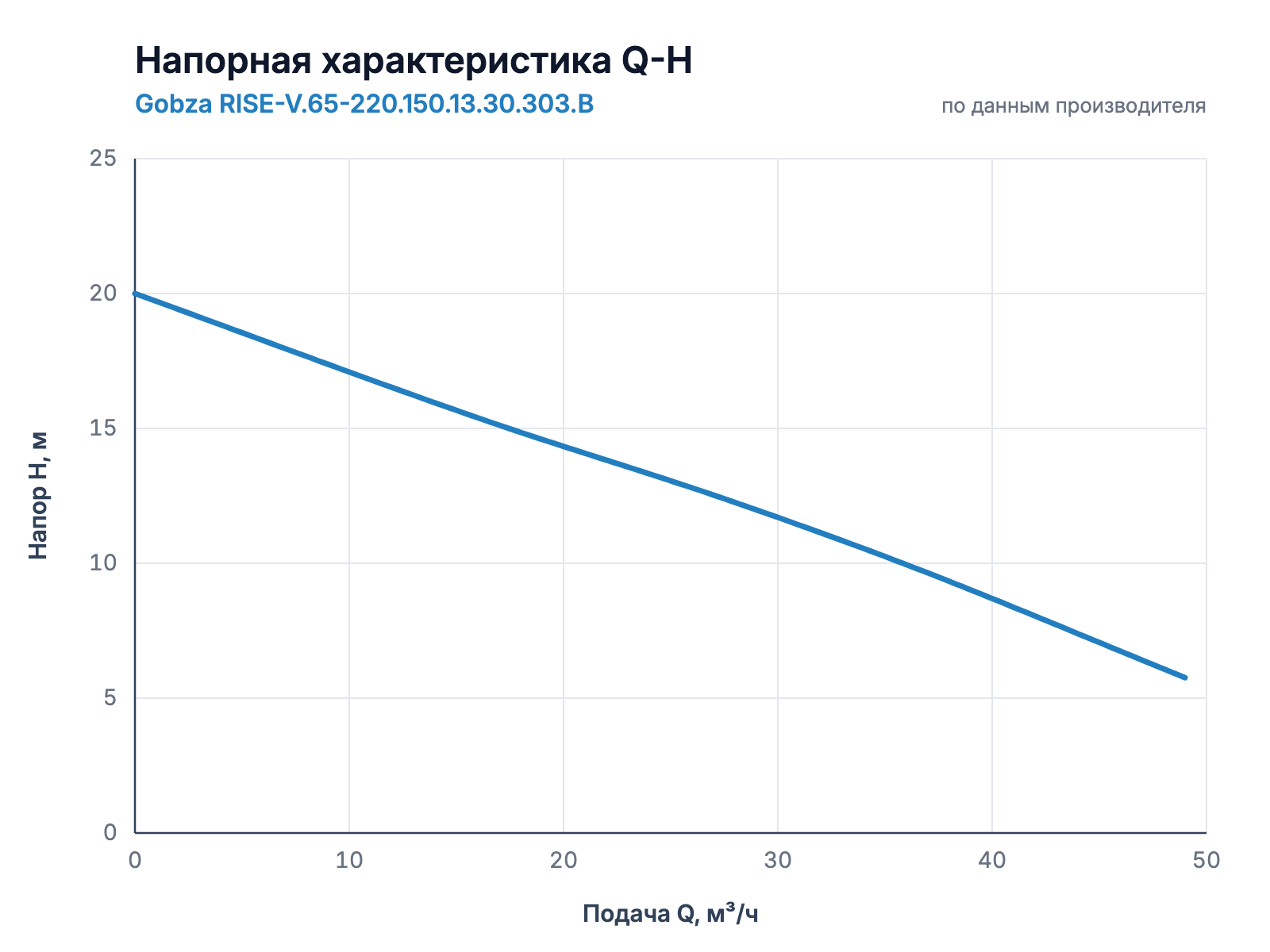

Напорная характеристика
График построен по точкам характеристики производителя. Например, при напоре 10 м насос подает около 36 м³/ч.
Место в линейке
В семействе RISE-V.65-220 на сайте 6 моделей: подача от 37 до 49 м³/ч, напор от 13,5 до 20 м. Соседние модели:
- с меньшей подачей: RISE-V.65-220.150.11.30.303.B – до 47 м³/ч, до 18,5 м, 3,0 кВт.
Все модели RISE, BIOM-V и BIOM-T собраны в разделе Погружные канализационные насосы.
Подбор
Насос подбирают по рабочей точке: требуемой подаче при напоре, который складывается из высоты подъема и потерь в трубопроводе. Если расчета нет, заполните опросный лист производителя из раздела «Документация» и отправьте его через кнопку «Запросить КП». Специалисты БелГидро подберут модель под объект.
