BIOM V.100-320.179.33.40.153.B – одноступенчатый погружной насос серии BIOM-V со свободновихревым рабочим колесом и радиальным напорным патрубком DN 100. Перекачивает загрязненные воды с длинноволокнистыми примесями и твердыми частицами. Подача до 94,4 м³/ч, напор до 9,6 м, потребляемая мощность 4,0 кВт, 1410 об/мин.
Что перекачивает
- дренажные и поверхностные воды;
- бытовые сточные воды;
- сточные воды коммерческих зданий;
- промышленные сточные воды с содержанием ила.
Допустимая среда: температура от 0 до +40 °C, плотность до 1100 кг/м³, pH 5-12, содержание сухих веществ не более 10%.
Где применяется
- канализационные насосные станции;
- жилые дома и общественные здания;
- заводы и промышленные предприятия;
- станции очистки сточных вод.
Конструкция
- Рабочее колесо: свободновихревое, из чугуна. Колесо создает вихревой поток в корпусе, насос пропускает твердые частицы размером до 100 мм.
- Корпус: водонепроницаемый, из чугуна СЧ20 с защитным покрытием по ISO 8501-1.
- Уплотнение вала: два торцевых уплотнения, не зависящих от направления вращения, с промежуточной камерой, заполненной маслом.
- Подшипники: закрытые подшипники качения с консистентной смазкой на весь срок службы, обслуживания не требуют.
- Двигатель: трехфазный асинхронный, 400 В, 50 Гц, прямой пуск, IP68, класс изоляции F, датчик температуры в обмотке (KSD9700).
- Кабель: 6×1,5 мм², 10 м, с защитной втулкой и свободным концом для подключения к шкафу управления.
Монтаж и режим работы
Установка стационарная на автоматической трубной муфте или переносная. Муфта с направляющими позволяет поднять насос для осмотра без демонтажа напорного трубопровода. Режим работы периодический или постоянный, не более 20 пусков в час. Двигатель охлаждается перекачиваемой жидкостью через корпус, рубашки охлаждения нет, поэтому для длительной работы насос должен быть погружен.
Поднимать и опускать насос можно только за цепь или трос на монтажной проушине, за кабель нельзя.

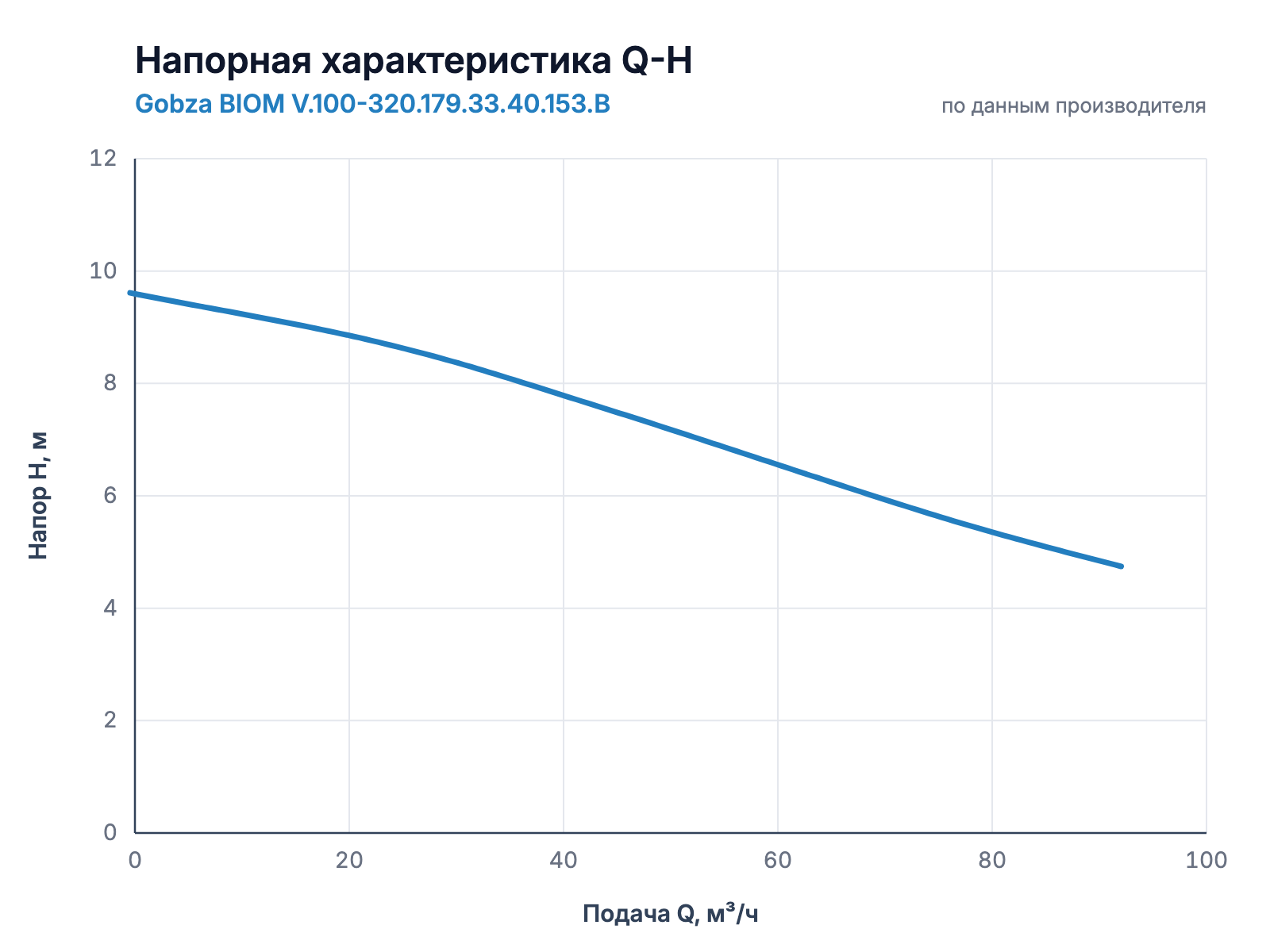

Напорная характеристика
График построен по точкам характеристики производителя. Например, при напоре 5 м насос подает около 87 м³/ч.
Место в линейке
В семействе BIOM V.100-320 на сайте 3 модели: подача от 94,4 до 110,1 м³/ч, напор от 9,6 до 12,1 м. Соседние модели:
- с большей подачей: BIOM V.100-320.195.33.40.153.B – до 101,5 м³/ч, до 11 м, 4,0 кВт.
Все модели RISE, BIOM-V и BIOM-T собраны в разделе Погружные канализационные насосы.
Подбор
Насос подбирают по рабочей точке: требуемой подаче при напоре, который складывается из высоты подъема и потерь в трубопроводе. Если расчета нет, заполните опросный лист производителя из раздела «Документация» и отправьте его через кнопку «Запросить КП». Специалисты БелГидро подберут модель под объект.
