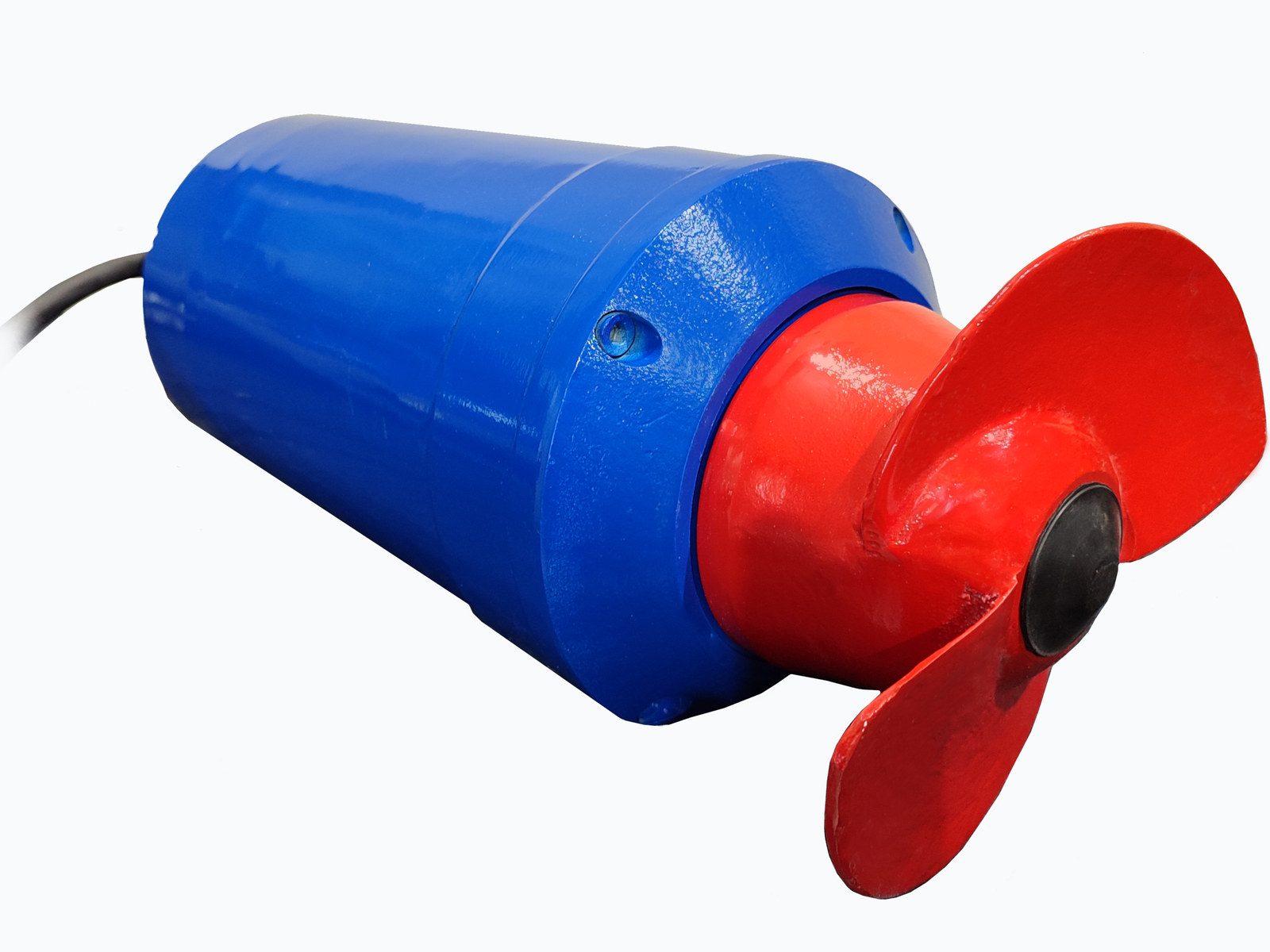

Погружная мешалка Gobza SSM1

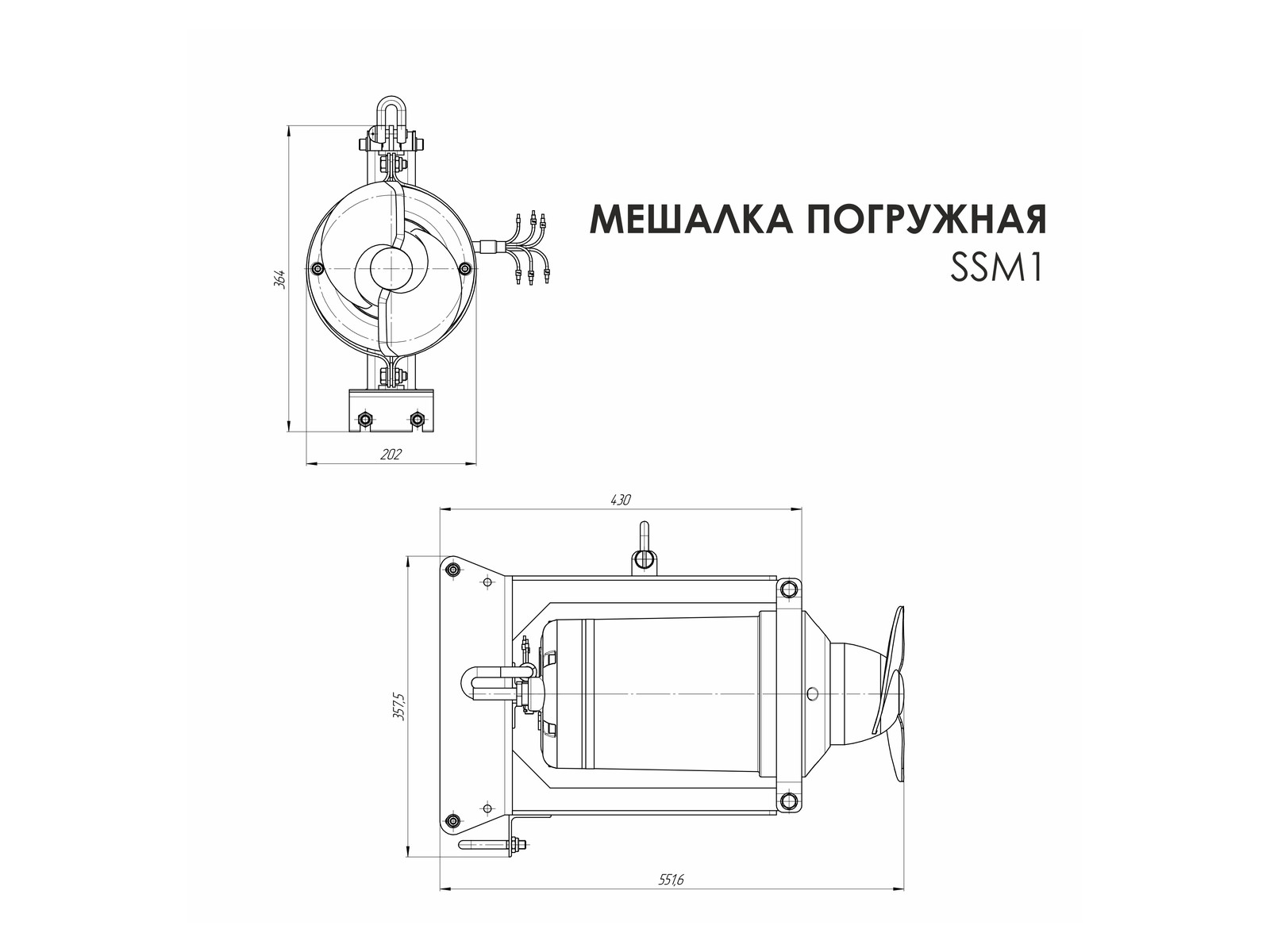

Погружная мешалка Gobza SSM1, габаритный чертеж

Погружная мешалка с прямым приводом для резервуаров очистных сооружений и КНС. Сила тяги 130 Н, пропеллер 208 мм, двигатель 1,1 кВт, IP68.

24 мес гарантии
Сервис 24/7
Запчасти на складе

Запросить КП

Описание и задачи
Характеристики
Сервис и запчасти

Погружная мешалка Gobza SSM1 (SSM-208.11.153.B) с прямым приводом перемешивает жидкости низкой и средней вязкости. Двухлопастной пропеллер диаметром 208 мм создает направленный поток с силой тяги 130 Н: осадок не оседает на дно, в резервуаре не образуются застойные зоны. Двигатель 1,1 кВт, 1390 об/⁠мин, степень защиты IP68, работа периодическая или постоянная.

Задачи

перемешивание и взмучивание осадка в резервуарах;
получение однородной суспензии в насосных станциях;
выравнивание состава стоков в усреднителях перед биологической очисткой;
поддержание активного ила во взвешенном состоянии в аэротенках и анаэробных зонах.

Где применяется

канализационные насосные станции и станции очистки сточных вод;
первичные и вторичные отстойники;
илоуплотнители, резервуары для хранения ила, обработка сброженного ила;
резервуары для гомогенизации и шламовые отстойники.

Конструкция

Корпус и пропеллер: чугун СЧ20, корпус водонепроницаемый, с защитным покрытием по ISO 8501-1.
Уплотнение вала: торцевое, пары трения из карбида кремния (SiC/SiC), эластомеры Viton.
Двигатель: трехфазный асинхронный, 400 В, 50 Гц, IP68, класс изоляции F, датчик температуры KSD 9700 на 130 °C. Не более 20 пусков в час.

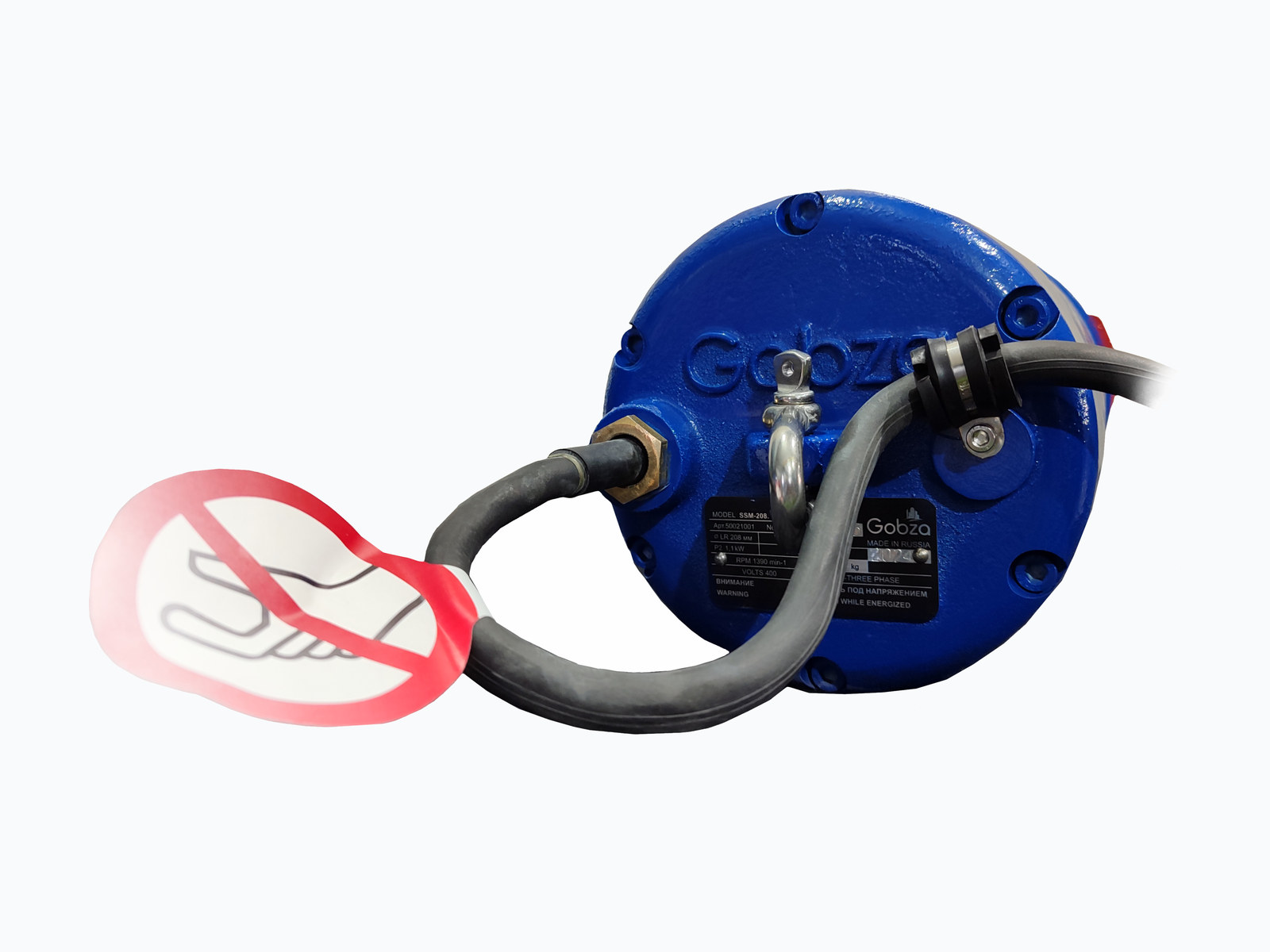

Кабель: 6×1,5 мм², 10 м, ввод через водонепроницаемую втулку.
Глубина погружения: до 20 м.

Монтаж

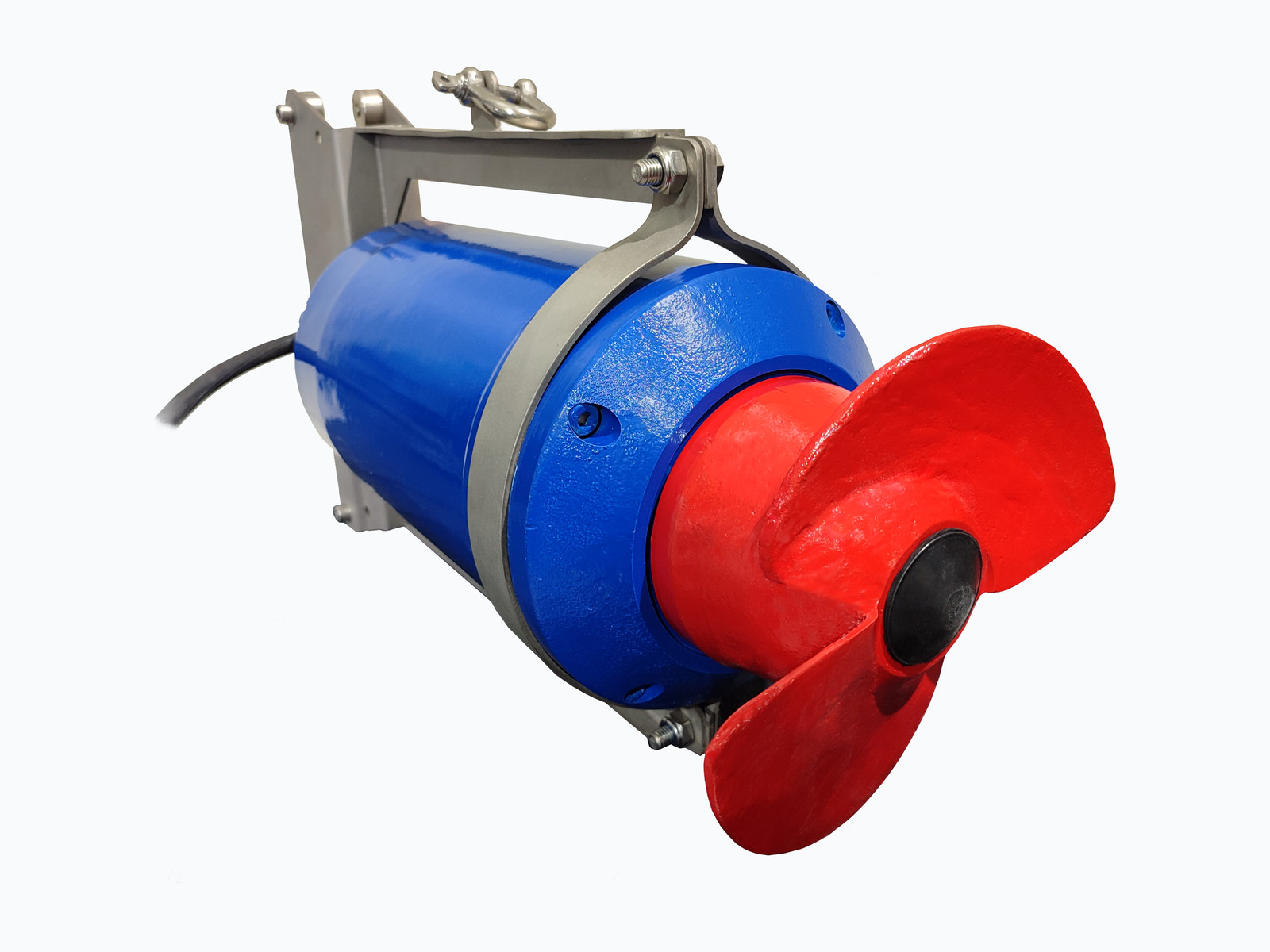

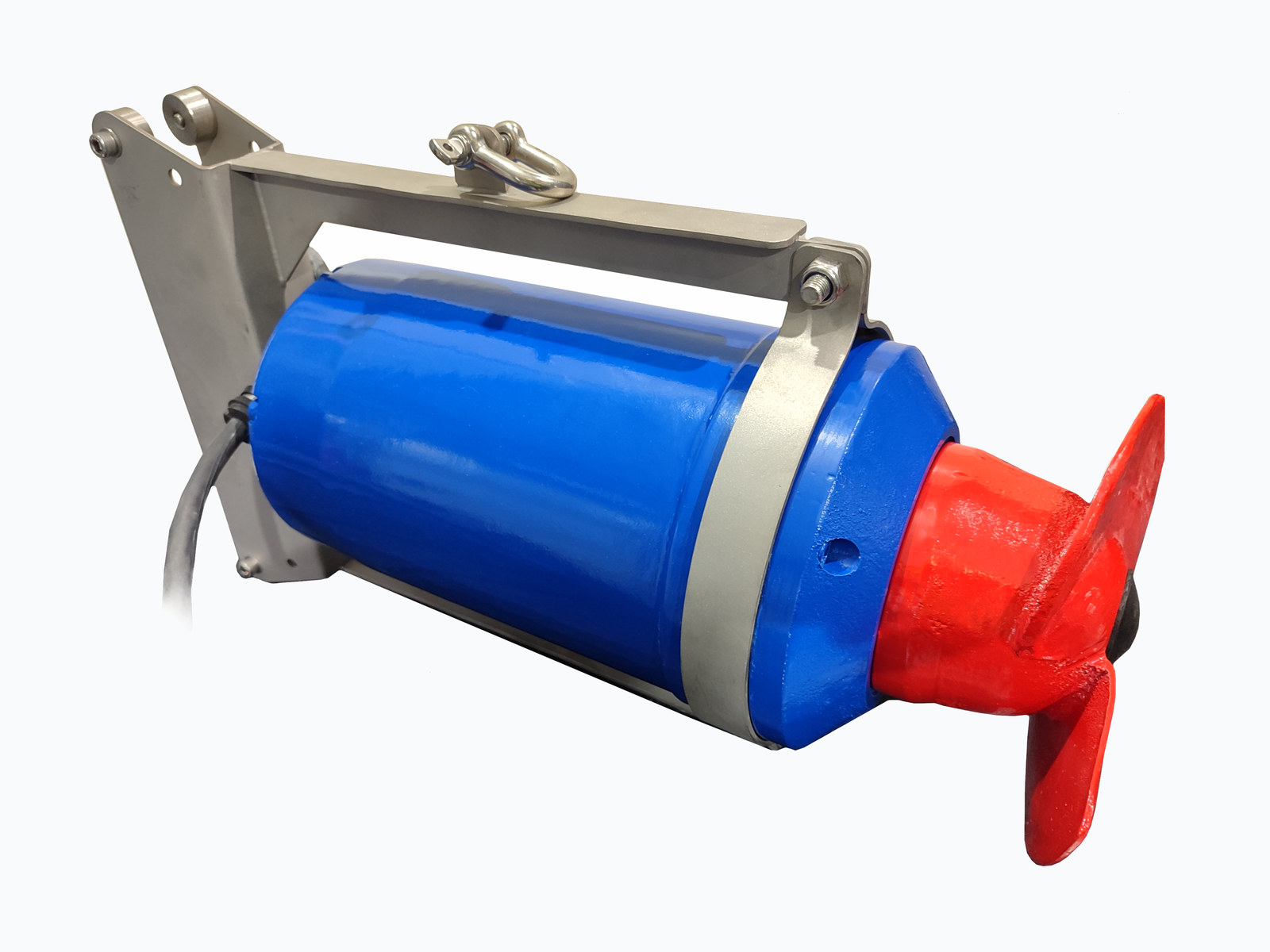

Мешалку устанавливают на направляющую стойку из нержавеющей стали AISI 304 с верхним и нижним узлами крепления (заказываются отдельно, ссылки ниже). По стойке мешалку опускают на нужную высоту и выставляют горизонтальный и вертикальный угол. Поток не должен бить в стену: расстояние до стенки или препятствия по направлению потока должно быть не меньше 10 диаметров пропеллера. Вес мешалки не должен приходиться на силовой кабель.

Как выбрать

Эффективность перемешивания определяет сила тяги пропеллера, а не мощность двигателя. SSM1 развивает 130 Н, вдвое меньше, чем SSM2 (270 Н) с тем же пропеллером. Число мешалок и точки установки рассчитывают под размеры и назначение резервуара: отправьте эти данные через кнопку «Запросить КП».

Совместимые позиции

Документация

Технический паспорт SSM1 (SSM-208.11.153.B) (PDF, 2,0 МБ)
Габаритный чертеж SSM1 (SSM-208.11.153.B) (PDF, 0,1 МБ)
Инструкция по эксплуатации погружных мешалок SSM (PDF, 2,1 МБ)

Артикул производителя:

50021001
Обозначение модели:

SSM-208.11.153.B
Сила тяги:

130 Н
Диаметр пропеллера:

208 мм
Число лопастей:

2
Частота вращения:

1390 об/⁠мин
Номинальная мощность:

1,1 кВт
Номинальный ток:

2,85 А
Электропитание:

3 фазы, 400 В, 50 Гц, прямой пуск
Степень защиты:

IP68
Класс изоляции:

F
Термозащита двигателя:

датчик KSD 9700, 130 °C
Пусков в час, не более:

20
Глубина погружения, макс.:

20 м
Температура среды:

от +5 до +40 °C
Водородный показатель pH:

5-9
Вязкость среды, не более:

5000 сП
Плотность среды, не более:

1100 кг/м³
Корпус и пропеллер:

чугун СЧ20
Уплотнение вала:

торцевое, SiC/SiC/Viton
Силовой кабель:

6×1,5 мм², 10 м
Класс энергоэффективности:

IE1
Масса:

59 кг
Производитель:

Gobza, Россия

Гарантийный сервис
Мы предоставляем 24 месяца гарантийного обслуживания. Выезд специалиста в течение 24 часов после обращения.
- Пусконаладка инженером
- Регулярный аудит
Запчасти и поддержка

Гарантированная поставка запчастей в течение 10 лет после продажи. Основные узлы всегда в наличии на складе в Бресте.
